こんな感じでパイプ化しました。これを32個並列実行します。
実際には 1st Stage 前半は一つ上の階層にあります。
毎サイクル 1024bit のパラメータを読むのは電力的に良くないかな?
アクセラレータの使い方です。
畳み込み層1階層分の計算例です。左の入力から右の出力を得る手順を説明します。奥行きがチャンネル方向で、面倒なので32の場合で説明します。
入力データ幅の32ビットは入力チャンネルサイズなので、入力の青色の1本分のデータを一度に処理できます。面倒なので以降は平面で書きます。
カーネルサイズが3×3で、poolingでX,Y方向をそれぞれ半分にするので、入力16ドットから出力1ドットが得られます。

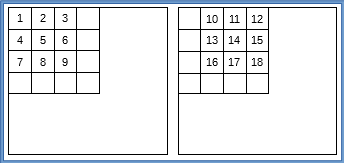

最初にInitで初期化します。次に、1から9の順にAccを実行して最初の畳み込みを計算します。Poolを実行すると、ACCの値がPOOLにコピーされます。
次に10から18の順にAccを実行し、さらにPoolを実行します。最初の畳み込みよりもACCが大きければPOOLが更新されます。つぎはY方向にずらして以下同様に…
4回繰り返して最大値が求まったらNorm、Activの順に実行し、1個の回路から1粒の出力を得ます。回路は32個並列に実装されているので、最初の絵の出力の青色1本分のデータを一度に得る事が出来ます。
1本分の出力が終わったら、X方向に2個ずらして次の16ドットを繰り返します。X方向が終わったらY方向に2ドットずらして繰り返します。
全結合層とかチャンネルサイズが64とかでも上手く行くとは思うのですが、大変そうなので説明は省きます。
