キャラクタベースのシミュレータですが、Verilator から呼び出す gcc を Windows 用バイナリを吐くコンパイラに変更すると、Windows で実行できる zero-riscy のシミュレータを作る事が出来ます。
以前試した方法 で簡単に出来るはずでした。まぁ、とりあえず動くバイナリはできたのですが、キー入力がなんか変。
ここで ちょっとだけ触れた方法ですが、端末のローカルエコーをなくしたり、エンターキーの入力を待たなかったりする方法が、Unix と Windows では違うんですね。
Windows 用の方法を調べると conio.h と getch() の組み合わせで出来るみたい。
が、試してみると動かない。
getch() は改行を '\r' から '\n' に変換してくれないらしく、load コマンド入力で XMODEM モードに移行する部分の判定が動いていませんでした。
UART 通信の改行は '\r' が正しいはずなので、ここは合わせて修正しておきました。

[PR]
by tom01h | 2018-01-31 21:23 | PCとか | Trackback | Comments(0)
zero-riscy のオリジナル(ETH Zurich) の Verilator 用の環境は、実行命令のトレース出力機能が付いていませんでした。どうやら Verilator の System Verilog のサポートが十分じゃないらしく、Model-SIM で通る記述が Verilator ではエラーになってしまうようです。
今までは V-scale で使っていた記述をだましだまし使っていましたが、今回はオリジナルのトレースを Verilator でも実行できる記述に変更してみました。
class が無いのはしょうがないと思っていたのですが、string 型のサポートも結構足りないみたいですね。sformat とかでも使えない機能があって、インデントを合わせるために頑張ってスペースでそろえる必要がありました。すごく格好悪い。もっといい方法あったら教えてください。
また、Verilator では結構長いシミュレーションをしてしまうので、波形取得の開始・終了時刻を指定できるようにしました。グローバル変数が増えて、こっちも格好悪いですが…
Github 更新しています。

[PR]
by tom01h | 2018-01-30 22:30 | PCとか | Trackback | Comments(0)
昨日は端末の入出力エミュレーションまで完成したので、次は XMODEM エミュレーション機能を追加しました。
これで、シミュレーション上では V-scale の到達地点までたどり着きました。FPU命令は…うんまぁ…
RISC-V 版の kozos (Step6) 含めて Github に登録しました。
Verilator と RISC-V 開発環境がないと動きませんが…

[PR]
by tom01h | 2018-01-29 22:32 | PCとか | Trackback | Comments(0)
BNN 加速命令は一旦落ち着いたことにして、FPGA 環境作りに移りたいと思います。
でも FPGA に行く前に、V-scale の時に作った Verilator 用の端末エミュレータを作って検証します。

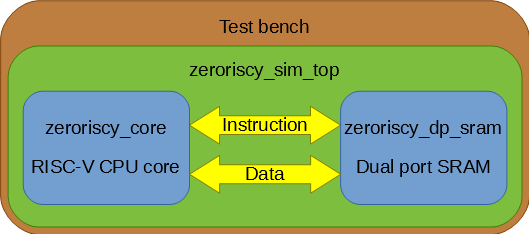

まずは今までのシミュレータの構成。デュアルポート SRAM を使ってお気楽に構成した環境です。
