micro:bit でオペアンプの実験をしたい3

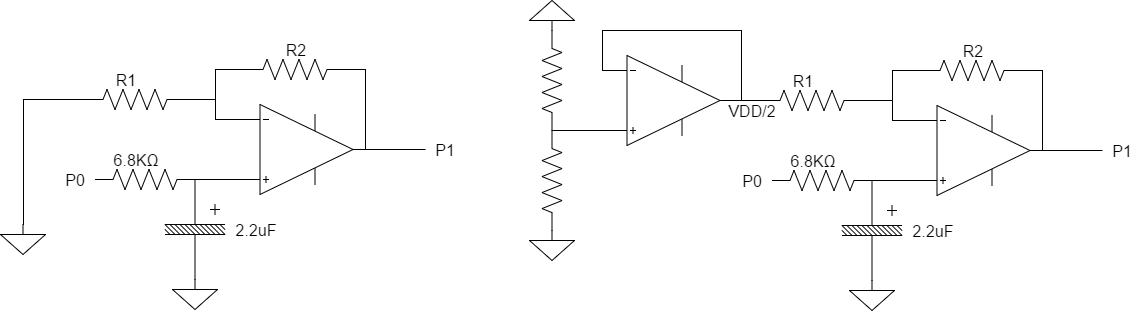

今日は非反転増幅回路の実験をしてみます。バイアスなしの増幅回路と、バイアスありの増幅回路です。

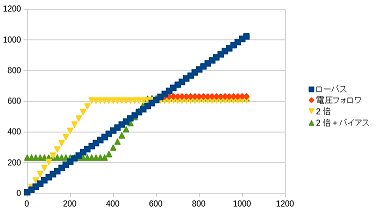

R1=R2 として、2倍の増幅にしています。昨日と同じ計測をすると結果はこんな感じになりました。
オフセットを付けると 0V 側も使えなくなりました。どうしてこうなるのかは理解できません。
こうなると、フルスイングのオペアンプが欲しくなりますねぇ。ただ、何が目的でこんなこと始めたのか良く分からなくなってきていますが…
